Calliope - 5: Ampel

Ziel

Heute wollen wir eine Ampel basteln und die Ampelsteuerung programmieren.

Voraussetzungen / Materialien

	Erläuterungen
Materialien	Ampel - Leuchtdioden rot gelb grün Krokodil-Klemmen rot gelb grün weiss

Aufgaben

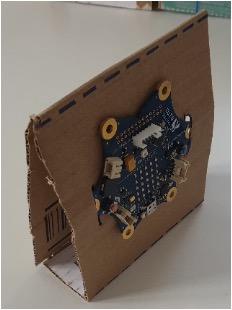

1	Ampel basteln in der Calliope-mini Box findest Du die Ampel LEDs (Rot, Gelb, Grün) Baue aus Pappe einen Aufsteller und befestige die LEDs und den Calliope daran. Vorderseite Rückseite	Anschluss der Krokodilklemmen an den Calliope Mini weiss an Pin - (minus) rot an Pin 0 gelb an Pin 1 grün an Pin 2 Anschluss der Krokodilklemmen an die Ampel-Leuchtdioden
2	Ampelsteuerunge programmieren Um die LEDs einzeln an- oder auszuschalten, musst du die Pins 0, 1 und 2 aktivieren oder deaktivieren.
32.1	Folgende Aktion hilft dir dabei: Wobei der digitale Wert 1 den Pin aktiviert und der digitale Wert 0 den Pin deaktiviert. Erstelle ein erstes Programm bei dem nacheinander alle LEDs einzeln an- und ausgeschaltet werden.
42.2	Verfeinere das Programm, so dass die LEDs mit der Farbreihenfolge einer Ampel (Rot, Gelb-Rot, Grün, Gelb, Rot) leuchten.

2.3

Ändere das Programm nochmals, so dass durch Drücken der Taste-A in die nächste Ampelphase gesprungen wird.

Experimentierzeit

1	Baut gemeinsam eine Ampel-Kreuzung!	Sucht euch einen Partner. Jeder von euch hat eine eigene Ampel. Eine Ampel ist für die eine Straße, die andere für die Straße, die kreuzt. Überlegt euch gemeinsam, wie ihr eure Ampeln so schalten könnt, dass es keinen Unfall gibt – also nie beide gleichzeitig grün zeigen. Eure Ampeln sollen sich gut absprechen, damit alles sicher funktioniert!
2
3
4
