Calliope - 5: Ampel

Ziel

Heute lernst du, wie eine echte Ampel funktioniert – und wie du selbst eine baust! Mit dem Calliope mini programmierst du deine eigene Ampelsteuerung und sorgst dafür, dass der Verkehr sicher läuft. Schritt für Schritt lernst du, wie die Farben wechseln, warum Rot so wichtig ist – und wie zwei Ampeln sich sogar miteinander absprechen können.

Funktionsweise

Eine Ampel sorgt dafür, dass der Straßenverkehr sicher und geordnet abläuft. Sie zeigt mit farbigem Licht, wer fahren darf und wer warten muss. Es gibt drei Farben, die immer in einer bestimmten Reihenfolge leuchten:

  • Rot: Alle müssen stehen bleiben. Es ist Stop.

  • Rot-Gelb (nur in Deutschland und einigen Ländern): Jetzt gleich wird es grün – bereit machen!

  • Grün: Jetzt darf man fahren oder gehen.

  • Gelb: Achtung! Gleich wird es rot. Jetzt noch schnell stoppen, nicht mehr losfahren.

Diese Phasen wiederholen sich immer wieder. Wenn zwei Ampeln eine Kreuzung regeln, dürfen sie niemals gleichzeitig grün zeigen – sonst könnte es einen Unfall geben. Darum müssen die Ampeln gut aufeinander abgestimmt sein.

Materialien

Materialien

 Erläuterungen

Bastelkram
  • Pappe
  • Schere
  • Klebestift

Leuchtdioden LEDs

vorgefertigte Ampel - Leuchtdioden

  • rot
  • gelb
  • grün

Klemmen

4 Krokodil-Klemmen

  • rot
  • gelb
  • grün
  • weiss

Aufgaben

1 Ampel basteln



  1. in der Calliope-mini Box findest Du die Ampel LEDs (Rot, Gelb, Grün)

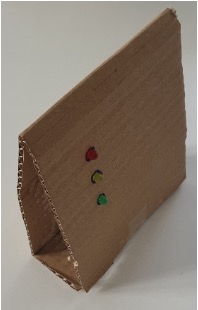

  2. Baue aus Pappe einen Aufsteller und befestige die LEDs und den Calliope daran.
Vorderseite

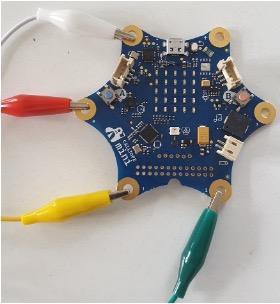

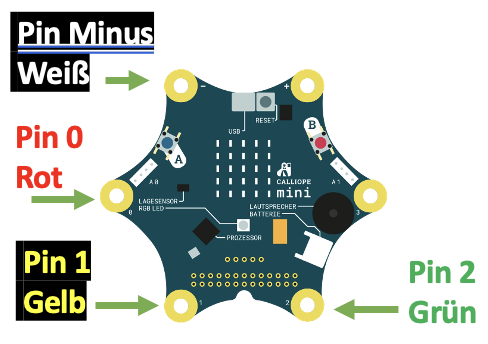

Anschluss der Krokodilklemmen an den Calliope Mini

  • weiss an Pin - (minus)
  • rot an Pin 0
  • gelb an Pin 1
  • grün an Pin 2






Anschluss der Krokodilklemmen an die Ampel-Leuchtdioden



2

Ampelsteuerunge programmieren



Um die LEDs einzeln an- oder auszuschalten, musst du die Pins 0, 1 und 2 aktivieren oder deaktivieren.






2.1

Erstelle ein erstes Programm bei dem nacheinander alle LEDs einzeln an- und ausgeschaltet werden.

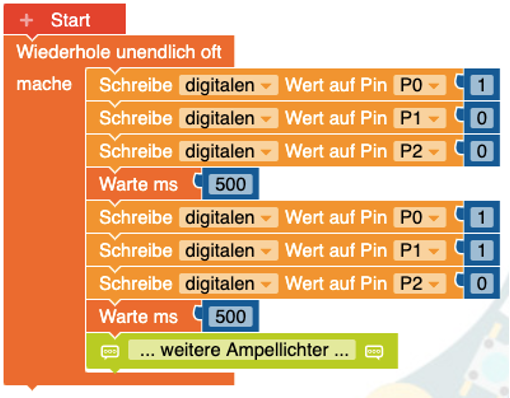

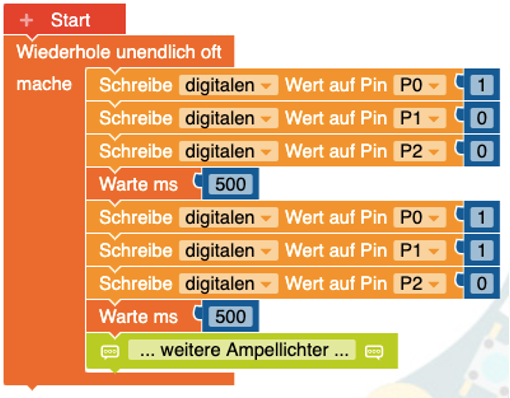

Folgendes Code-Fragment hilft dir dabei.

2.2

Verfeinere das Programm, so dass

  • die LEDs mit der Farbreihenfolge einer Ampel (Rot, Gelb-Rot, Grün, Gelb, Rot) leuchten.


2.3

Ändere das Programm nochmals, so dass

  • durch Drücken der Taste-A in die nächste Ampelphase gesprungen wird.


Experimentierzeit

Nr

Experiment

Programm
1

Feuerwehr-Modus



Denke dir einen „Sondereinsatz“ aus: Wenn ein Ton ertönt (z. B. Sirene), schalten alle Ampeln auf grün, so dass der Sondereinsatzwagen freie Fahrt hat.


2

Strom sparen – Ampel nachts ausschalten


Erstelle ein Programm, bei dem die Ampel nachts ausgeht oder gelb blinkt.

Idee: Vielleicht mit dem Lichtsensor?


4

Ampel-Kreuzung



Such dir einen Partner. Jeder von euch beiden hat eine eigene Ampel. Eine Ampel ist für die eine Straße, die andere für die Straße, die kreuzt.



Überlegt euch gemeinsam, wie ihr eure Ampeln so schalten könnt, dass es keinen Unfall gibt – also nie beide gleichzeitig grün zeigen. Eure Ampeln sollen sich gut absprechen, damit alles sicher funktioniert!



Ideen:

  1. ein Calliope steuert beide Ampel-Leuchtdioden
  2. beide Calliopes synchronisieren sich über Funk (siehe Kommunikation)

4

Drücker für Fußgänger



Programmiere einen Knopf: Wenn man ihn drückt, soll die Ampel auf rot springen, damit die Fussgänger die Kreuzung überqueren können.
